plasmacell P300

Plasmakomplettsystem für kleine bis mittlere Bauteile

Die plasmacell ist ein unabhängiges und kompaktes Plasmasystem, das eine perfekte Arbeitsumgebung für die einfache und effiziente Plasmabehandlung Ihres Werkstücks bereitstellt. Durch die Kombination und Einhausung eines Hochleistungsplasmagerätes, einer Hochspannungsquelle und eines XYZ-Roboters erhalten Sie ein teilautomatisiertes System, das allen Sicherheitsrichtlinien genügt.

Die plasmacell ist vor allem im Bereich der Forschung und in der industriellen Entwicklung im Einsatz, da der Behandlungsprozess, durch die Automation mittels Roboter, jederzeit exakt reproduziert werden kann. Dadurch gewährleistet die plasmacell eine immer gleichbleibende Qualität. Zudem ist ein umfassendes Softwaresystem vorinstalliert, das die gesamte Prozessüberwachung ermöglicht.

Die Einsatzvielfalt des robusten kartesischen Achssystems und die Zuverlässigkeit des Plasmagenerators lassen keine Wünsche offen. Das abgestimmte System setzt neue Maßstäbe in Ökonomie und Qualität.

plasmacell im Online Shop

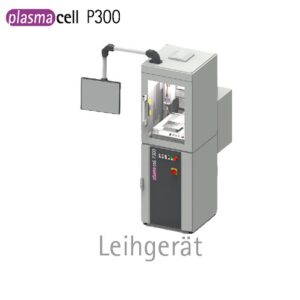

Leihgerät plasmacell

3.000,00 € / 29 days
exkl. 19 % MwSt.
zzgl. Versandkosten
plasmacell

Anwendungsgebiet

Kleinserien- und Prototypenbau
Vorentwicklung und Entwicklung
Universitäten, Labore und Forschungseinrichtungen
In-House Bemusterungen
Automotive Bereich
Industrielle, reproduzierbare Prozesse

Einsatzmöglichkeiten

Reinigung von Metall, Glas und Kunststoffen
Oberflächenaktivierung und –funktionalisierung für optimierte Benetzbarkeit
Plasmaunterstützte Klebeverbindungen
Plasmainduzierte Reduktion von Metalloberflächen
Für kleine bis mittlere Bauteile und Batches

Technische Spezifikation

Werkstückgröße 260 mm x 300 mm x 200 mm
Stromversorgung 230V, 50-60 Hz
Schutzklasse IP54
Stellfläche 700 mm x 1.100 mm (ca. 0,8 m²)

Anwendungsbeispiel

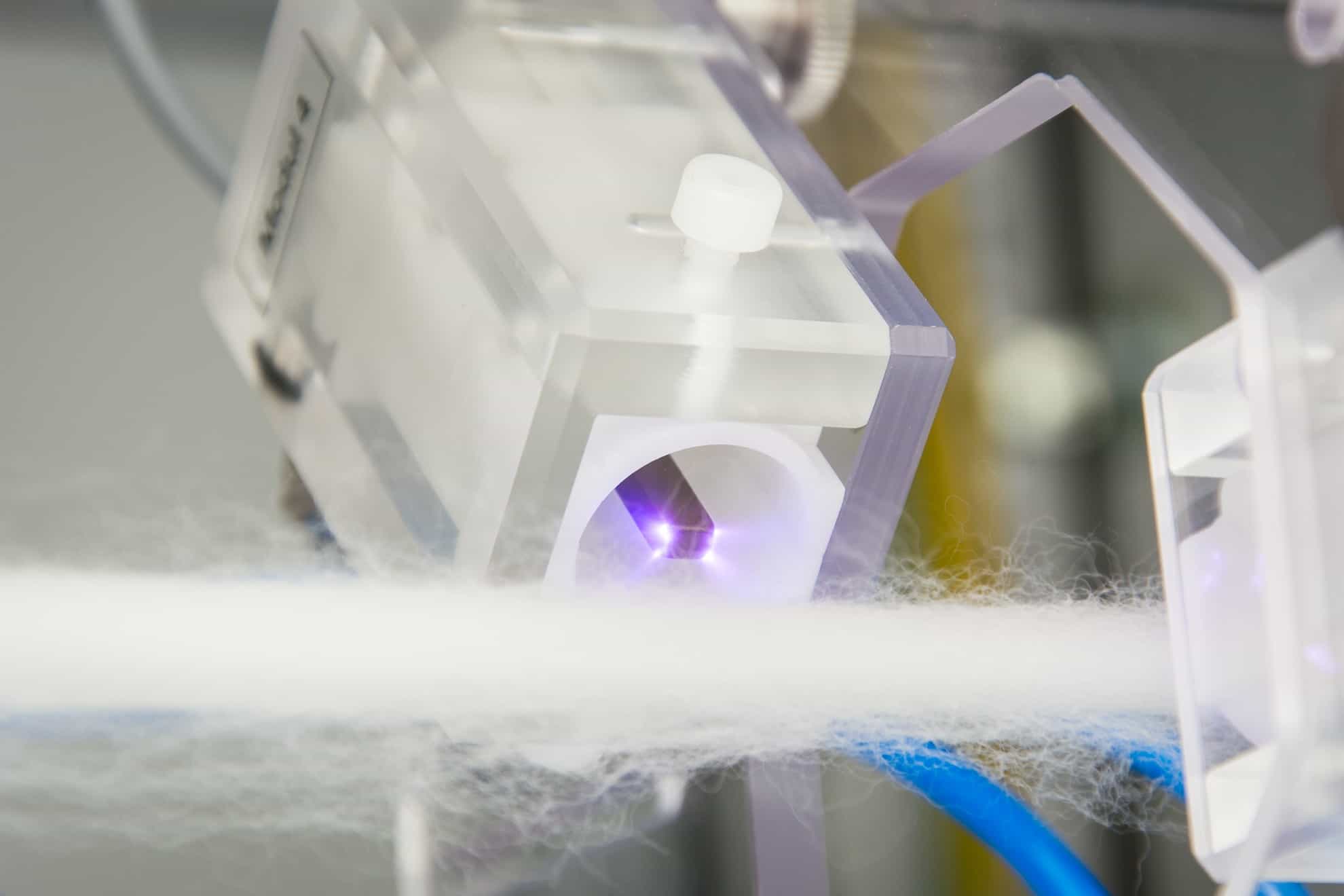

One of eight Piezo Modules (PDD Technology®) of the Piezo Radial Source during the treatment of a textile fibre

Piezo Radial Source – Universität Innsbruck

Zur Plasmabehandlung von Textilfasern, Rollenmaterial und Meterware hat die relyon plasma GmbH in Kooperation mit dem Forschungsinstitut für Textilchemie und Textilphysik der Universität Innsbruck die PlasmaCell P300 mit Piezo Radial Source entwickelt.

Technologie

Durch Modularität ist das Basissystem ist flexibel erweiterbar und konsequent auf Ergonomie und Arbeitssicherheit optimiert. Das vielfach bewährte Plasmasystem plasmabrush® PB3 zeichnet sich durch geringes Gewicht und kompakte Bauart des Plasmakopfes aus. Damit wird die volle Bewegungsdynamik ausgespielt. Die effiziente Hochspannungsquelle PS2000 liefert die Leistung für alle praktischen Anforderungen. Das System wird geprüft und vollständig installiert ausgeliefert: Legen Sie einfach los. Alle Optionen können problemlos nachgerüstet werden.

Die geschlossene Bearbeitungszelle sorgt für eine saubere Umgebung. Mit dem optionalen Filter ist die Abluft gereinigt und eine externe Absaugung ist somit nicht erforderlich. Optional können Sie eine vollständig autonome Luftversorgung als kompakten und geräuscharmen 19 Zoll Einschub auswählen. Diese Variante macht Sie unabhängig vom Druckluftnetz.

Software

Die Bedienung der plasmacell ist einfach und intuitiv. Durch die im Lieferumfang enthaltene Teachbox können Behandlungssequenzen schnell und unkompliziert programmiert werden, so dass Sie diese speichern und wiederholt abrufen können. Zusätzlich ist die plasmacell standardmäßig mit einem Bildschirm ausgestattet, den Sie per Touchscreen ansteuern können. Sie können so nicht nur die Verfahreinheit starten und stoppen, sondern Ihren gesamten Prozess einstellen, überwachen und kontrollieren.

Durch die Einstellung der Geschwindigkeit und des Weges, den die Verfahreinheit nimmt, wird genau definiert wie lange und an welcher Stelle das Werkstück behandelt wird. Parallel dazu kann über das Kontrollpanel in der Software der gesamte Prozess hinsichtlich Frequenz, Leistung, Strom und Spannung überwacht werden. Durch diese beiden Funktionalitäten kann man schnell und einfach den besten Behandlungsprozess für das jeweilige Material und Werkstück ermitteln.

Plasmacell main desktop

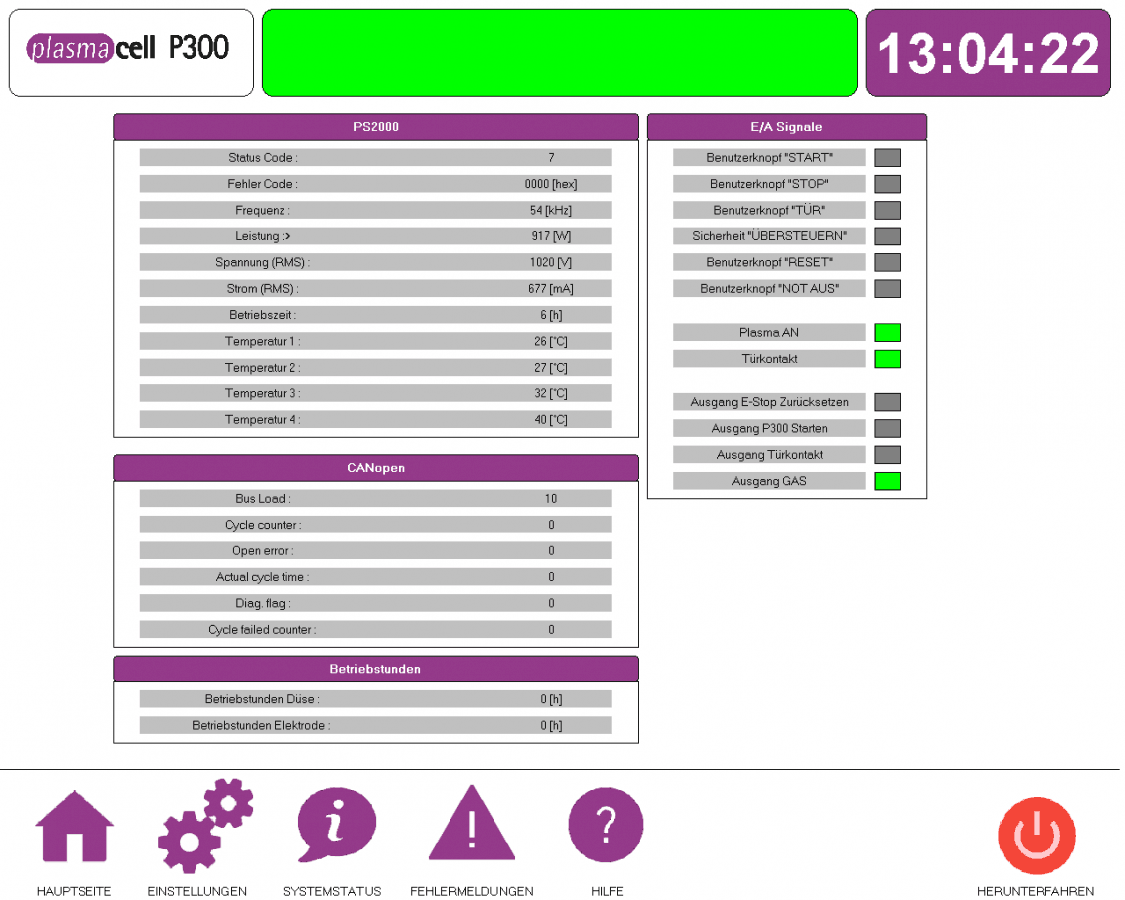

Plasmacell Prozesskontrolle

Plasmacell Einstellungsübersicht

Plasmacell Fehlermeldung Software

Vorteile

Sofort einsetzbar ohne Installationsaufwand
Teilautomation, lediglich Bestückung erfolgt manuell
Sehr hohe Arbeitssicherheit
Betrieb mit oder ohne externen Gasanschluss möglich

FAQ

Welche Temperatur hat das erzeugte Plasma?

Die Temperaturverteilung innerhalb der Plasmaflamme liegt zwischen 200 Grad und geht bis zu 1000 Grad. Sie unterscheidet sich je nach verwendeter Düse stark.

Ist eine Überbehandlung der Oberfläche möglich?

Eine Überbehandlung der Oberfläche ist möglich, allerdings können thermische Beschädigungen der Oberfläche durch Abstand und Relativgeschwindigkeit ausgeglichen werden.

Ist eine Gaszuführung notwendig?

Ja, allerdings kann optional eine vollständig autonome Luftversorgung als kompaktes und geräuscharmes 19 Zoll Einschub ausgewählt werden. In dieser Variante ist die plasmacell unabhängig vom Druckluftnetz.

Welche Plattform ist in der plasmacell verbaut?

Es ist eine 260 mm x 300 mm x 200 mm Verfahreinheit verbaut.

Kann das Gerät auf allen Materialien eingesetzt werden?

Grundsätzlich können alle Materialien mit der plasmacell behandelt werden. Bei leitfähigen Materialien kann durch die Übertragung des Lichtbogens eine besonders effektive Behandlung erfolgen.

Welche Stromversorgung benötigt die plasmacell?

Die plasmacell benötigt lediglich eine 230 V Stromversorgung.

Wie sicher ist das Arbeiten mit der plasmacell?

Die plasmacell hat die Schutzklasse IP54. Die geschlossene Bearbeitungszelle sorgt für eine saubere Umgebung. Mit dem optionalen Filter ist die Abluft gereinigt und eine externe Absaugung ist somit nicht erforderlich.

Wie kann die Verfahreinheit der plasmacell programmiert werden?

Durch die im Lieferumfang enthaltene Teachbox können Behandlungssequenzen schnell und unkompliziert programmiert werden, so dass Sie diese speichern und wiederholt abrufen können. Zusätzlich ist die plasmacell standardmäßig mit einem Bildschirm ausgestattet, den Sie per Touchscreen ansteuern können. Sie können so nicht nur die Verfahreinheit starten und stoppen, sondern Ihren gesamten Prozess einstellen, überwachen und kontrollieren.
